电池试验设备

【电池组保护电路测试系统】产品特点
1.按国家标准GB31241-2014中的10.1条款要求设计；
2.涵盖五大试验项目：过压充电保护、过流充电保护、欠压放电保护、过载保护、短路保护；
3.采用计算机控制整体试验流程，全自动化测试；
4.系统由充电模组、放电模组和控制计算机共同组成，硬件可扩充、更换；
5.配备自动化测试系统软件；
6.自动采集试验过程中的电压电流数据，并以波形图表的形式显示，可保存每次试验过程的历史数据以供调用；
7.可根据客户需求非标定制。

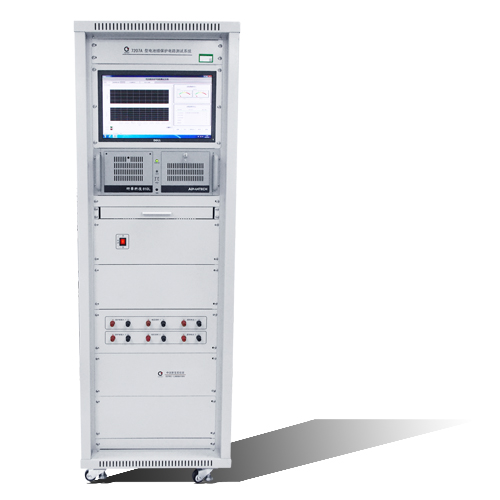

【电池组保护电路测试系统】产品展示

【电池组保护电路测试系统】产品简介
7207A型电池组保护电路测试系统符合《GB 31241-2014 便携式电子产品用锂离子电池和电池组》第10.1条款中电池组保护电路安全要求，适用于自身带有保护电路的用户可更换型电池组。试验的样品可以是带有保护电路的电池组，也可以是电池组的保护电路。选用上位机（计算机）和下位机控制的模式，上位机进行数据管理、波形图显示和下位机进行通信；下位机选用可编程控制器进行控制，通过高精度A/D转换模块进行测量，高精度的D/A转换模块独立控制每个通道的试验电压、试验电流和放电电流，互不影响。通过管理系统可实时显示波形，数据存储，回放历史记录，便于查询；该系统的采用windows人性化界面，操作简便。同时能自动设置电源电压，充电电流，放电电流等各项试验参数，自动完成试验的整个过程，可确保仪器工作的安全可靠性。

【电池组保护电路测试系统】产品型号展示

【电池组保护电路测试系统】技术参数（可非标定制）
基本参数
1.输入电压：AC 220V±10%
2.输入频率：50Hz/60Hz
3.工作环境：温度：10℃～30℃，湿度：≤75％ RH
4.设备高度：1.8m
5.颜色：华为灰
技术指标
1.充电模组输出电压：0 ~ 60V DC，可设置；
2.充电模组输出电流：0 ~ 30A DC，可设置；
3.充电模组纹波范围：≤0.5%额定值+10mV；
4.充电模组输出功率：1800W；
5.放电模组输出电压：0 ~ 60V DC；
6.放电模组输出电流：0 ~ 30A DC，可设置；
7.放电模组最大功率：1000W；
8.电压测量范围：0 ~ 60V DC；
9.电流测量范围：0 ~30A DC。

【电池组保护电路测试系统】维护和定期维护
维护
为了防止触电的发生,请不要掀开仪器的盖子。本仪器内部所有的零件绝对不需使用者维护。如果仪器有异常情况发生，请寻求我公司给予维护。
定期维护
交流电源供应器、输入电源线各相关附件等每年至少要仔细检验和校验一次，以保护使用者的安全和仪器的精确性。

了解更多关于产品信息，欢迎来电咨询和到公司参观访问。
